ПРИМЕНЕНИЯ // 15 ОТЧЁТОВ
Опыт внедрения и испытаний СТАБУР
Раздел переосмыслен на основе старой Tilda-таблицы: задача, сфера проекта, комплектация оборудования и заключение контрагента без придуманных регионов и KPI.
НАПРАВЛЕНИЯ
Где испытывали и применяли СТАБУР
ПЛК

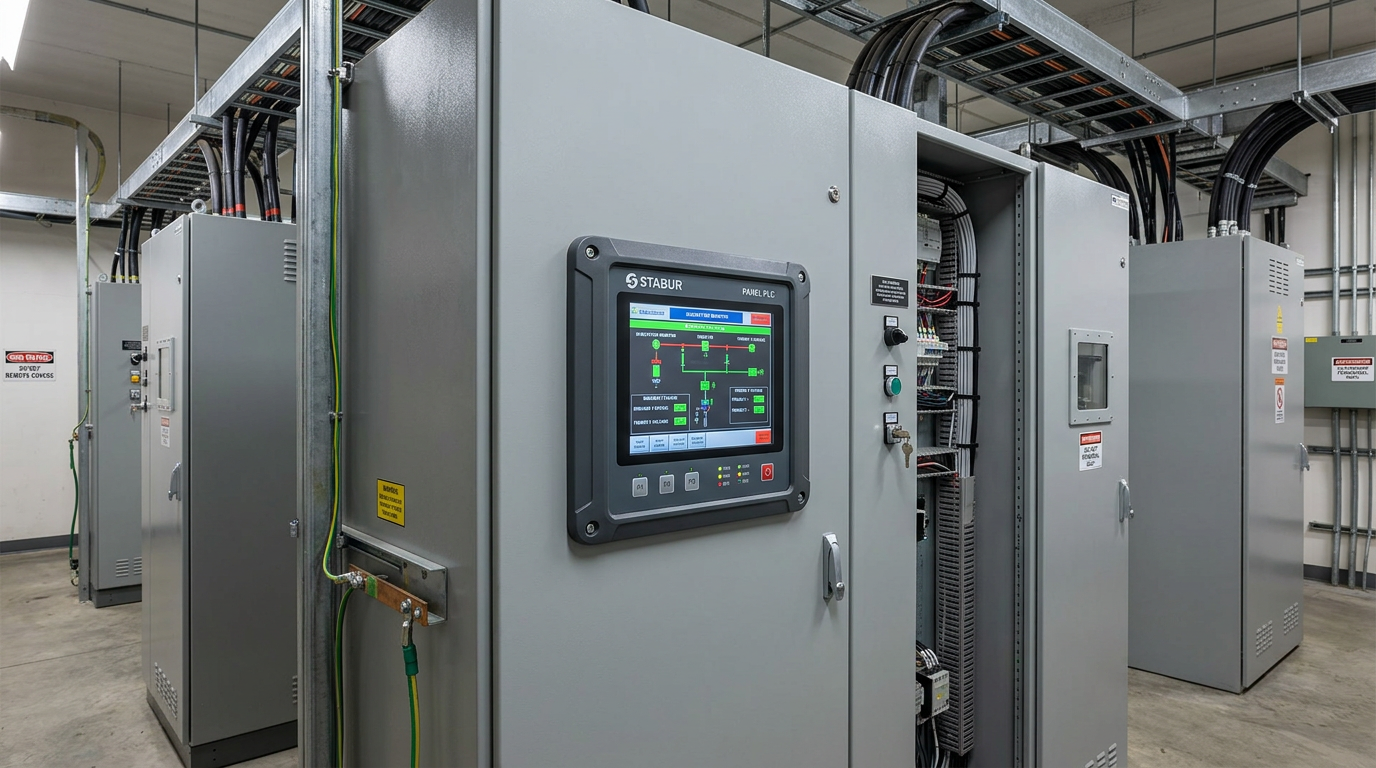

Диспетчерское управление электроснабжением
Диспетчерское управление электроснабжением, панель данных, работа на демонстрационном стенде
Старый сайт Tilda: «Опыт внедрения СТАБУР»

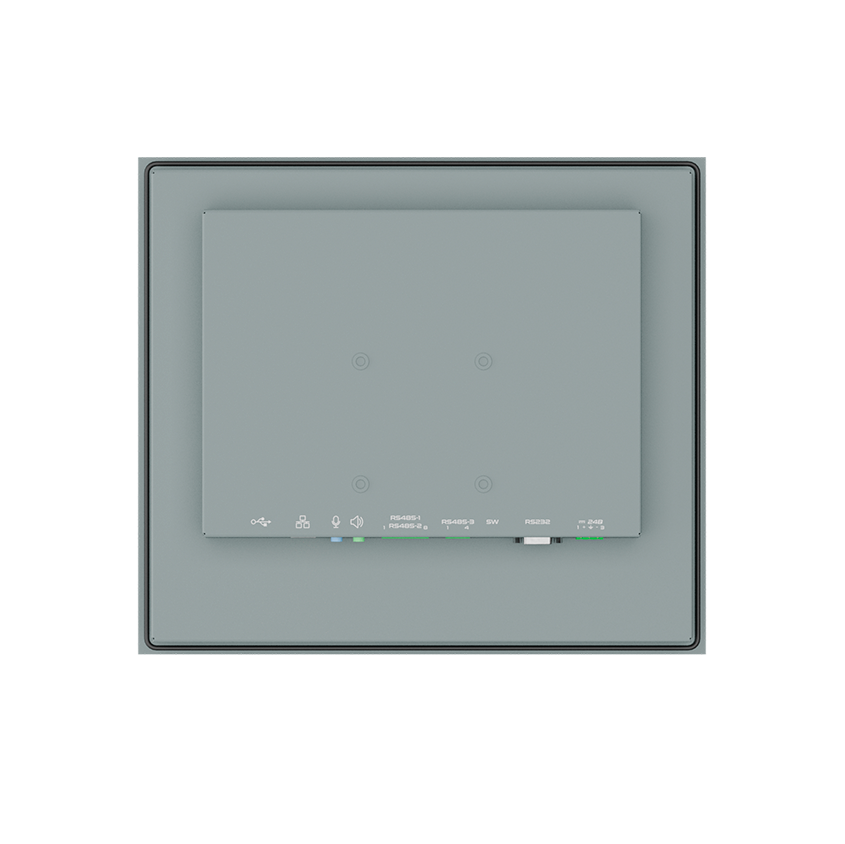

ПЛК
HMI-интерфейс медицинского изделия
Медицинское изделие, HMI-интерфейс
Старый сайт Tilda: «Опыт внедрения СТАБУР»
ПЛК
Шкаф управления технологического процесса
Шкаф управления технологического процесса
Старый сайт Tilda: «Опыт внедрения СТАБУР»
ПЛК
Совместная работа с ПЛК «Тура» по CAN
Шкафы управления с требованием вывода информации с контроллера на HMI панель
Старый сайт Tilda: «Опыт внедрения СТАБУР»
ПЛК
Системы дозирования жидких материалов
Системы оборудования для дозирования жидких материалов
Старый сайт Tilda: «Опыт внедрения СТАБУР»
ПЛК
Архивирование данных и OPC UA интеграция
АСУТП, архивирование данных, OPC UA интеграция
Старый сайт Tilda: «Опыт внедрения СТАБУР»
ПЛК
Общепромышленный ПЛК в среде Codesys
Использование в проектах в качестве надежного общепромышленного ПЛК
Старый сайт Tilda: «Опыт внедрения СТАБУР»
ПЛК
Мониторинг и диагностика электроустановок
Система мониторинга и диагностики электроустановок
Старый сайт Tilda: «Опыт внедрения СТАБУР»
ПЛК
Мнемосхемы для систем контроля доступа
Системы контроля и управления доступом
Старый сайт Tilda: «Опыт внедрения СТАБУР»
ПЛК
Учебные стенды Codesys и MasterSCADA
Применение для учебных стендов, программирование в среде CODESYS 3.5 и MasterSCADA 4D
Старый сайт Tilda: «Опыт внедрения СТАБУР»
ПЛК
Панель управления пожаротушением и контролем загазованности
Вывод данных системы автоматизированного пожаротушения и контроля загазованности в масштабе реального времени
Старый сайт Tilda: «Опыт внедрения СТАБУР»
Web-визуализация

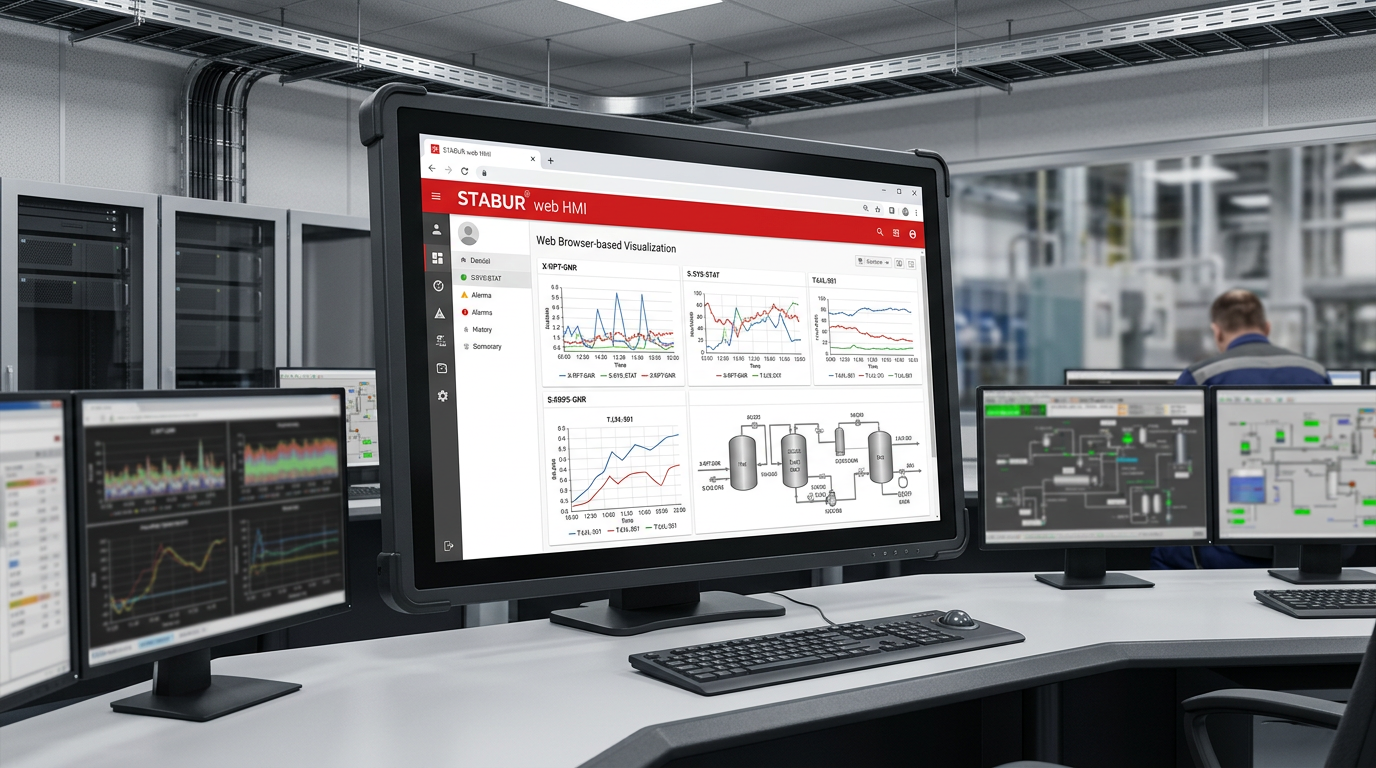

Смешивание шихты на участках шихтоподготовки
Система контроля, управления и учета процесса смешивания шихты в смесителях на участках шихтоподготовки
Старый сайт Tilda: «Опыт внедрения СТАБУР»
12–15″

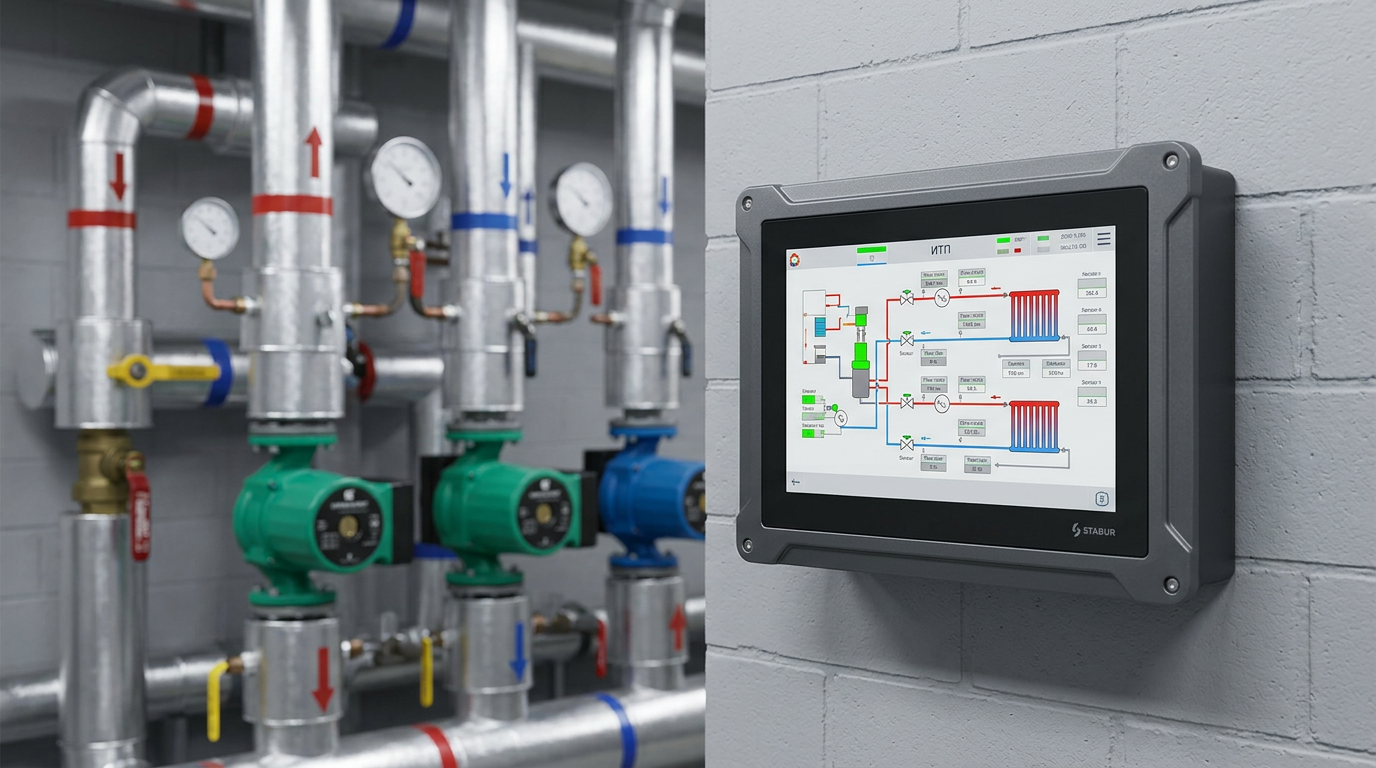

Индивидуальный тепловой пункт
ИТП, индивидуальный тепловой пункт
Старый сайт Tilda: «Опыт внедрения СТАБУР»
12–15″

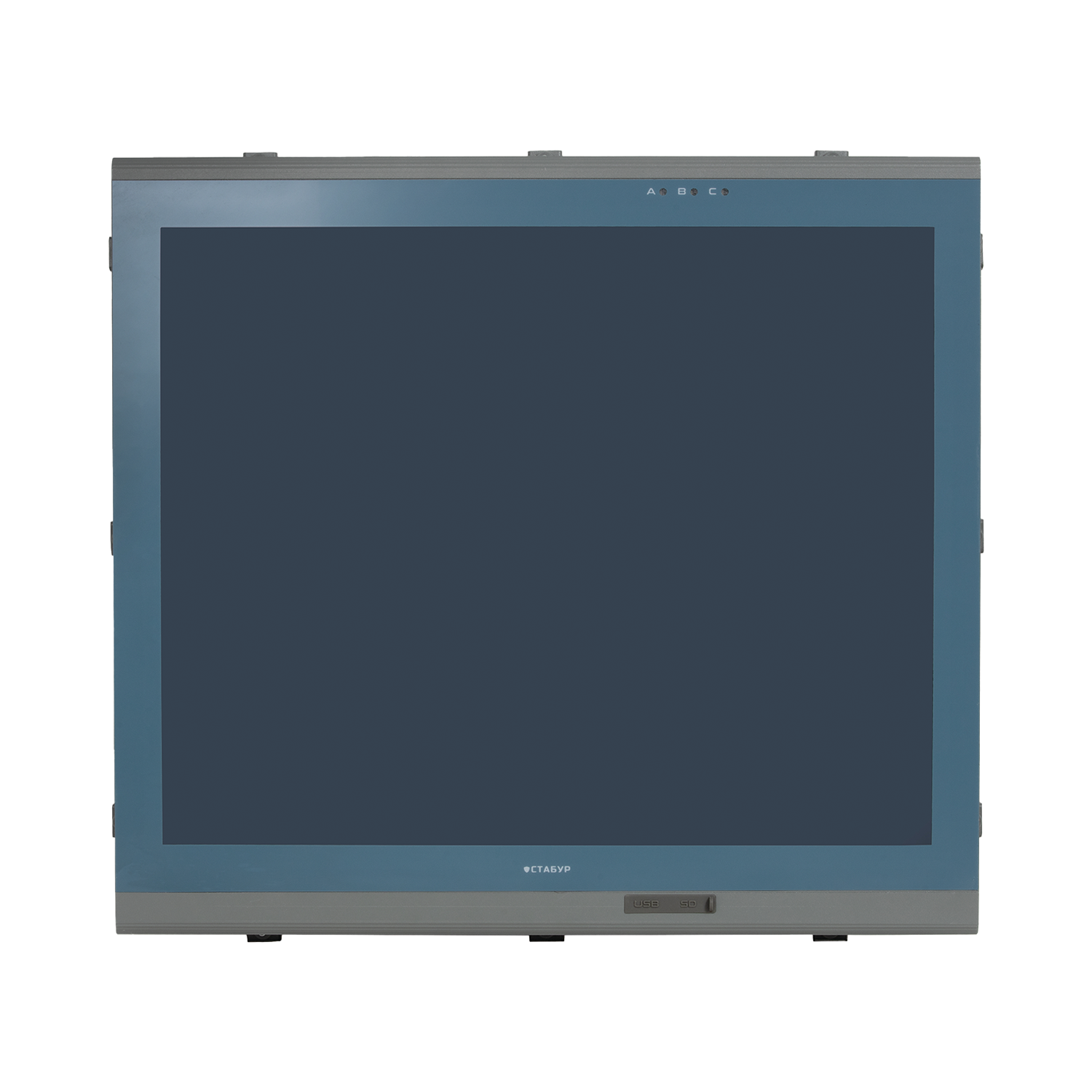

Автоматизированные холодильные центры
Автоматизированные холодильные центры (АХЦ)
Старый сайт Tilda: «Опыт внедрения СТАБУР»
ПЛК
Замена контроллера в промышленном чиллере
Вентиляция и кондиционирование, чиллеры
Старый сайт Tilda: «Опыт внедрения СТАБУР»
ТАБЛИЦА TILDA
Результаты испытаний и внедрений
| Задача | Проект / сфера | Модель / комплектация | Заключение |
|---|---|---|---|
| Поиск альтернативных панелей оператора | Диспетчерское управление электроснабжением, панель данных, работа на демонстрационном стенде | ПЛК СТАБУР 10 (ETH232 +DI+DOOC+PS24+AI+TERM+X+X) | ПЛК СТАБУР успешно справился с режимами работы, технических и аппаратных сбоев не было. ПЛК СТАБУР может применяться в системах АСДУЭл в качестве устройства отображения информации для малых ГРЩ и РУ. |
| Поиск альтернативных панелей оператора и тестирование функционала Web-панели | Медицинское изделие, HMI-интерфейс | ПЛК СТАБУР 10 (ETH232+AUSBH+Х+PS24+RS485+X+X+X) и ПО СТАБУР 10 W | Рекомендовано к применению при разработке модификаций оборудования заказчика. ПЛК СТАБУР имеет отзывчивый тачскрин, интерфейс пользователя эргономичен. При вертикальной ориентации информация отображается с минимальными искажениями. |
| Тестирование ПЛК СТАБУР, поиск новых продуктов и решений для автоматизации производства | Шкаф управления технологического процесса | ПЛК СТАБУР 10 (ETH232+AI+AO+PS24+DI+DOR+RS485+X) | ПЛК СТАБУР успешно выполнял поставленные задачи, качественно отображал информацию, сбоев не было. Оборудование рекомендовано к применению в системах управления и шкафах управления. Соответствует требованиям проектной документации. |
| Поиск альтернативных панелей оператора и тестирование возможности совместной работы с ПЛК «Тура» по шине CAN | Шкафы управления с требованием вывода информации с контроллера на HMI панель | ПЛК СТАБУР 10 (AI+AO+CAN+PS24+WIFIBT+RS485+DI+DOOC) | Тестовая визуализация работает плавно, сбоев не было. Рекомендованы без замечаний в целях замены панелей оператора Weintek. Рекомендованы для работы в связке с модулями ввода-вывода. |
| Поиск альтернативы применяемым программируемым устройствам, сочетающим функции ПЛК и панели оператора | Системы оборудования для дозирования жидких материалов | ПЛК СТАБУР 10 (ETH232+DI+DI+PS24+RS485+DOR+DOR+DOR) | ПЛК рекомендованы к применению в системах автоматизации локальных установок. Положительно отмечена быстрая загрузка устройства при подаче питания. Контрагент высказал предложения по доработке функционала. |
| Поиск альтернативы панелям оператора, проверка работы и функционала модулей расширения, замена электронных регистраторов | АСУТП, архивирование данных, OPC UA интеграция | ПЛК СТАБУР 10 (ETH232+RS485+GSM+PS24+AI+AO+DI+DOOC) | Нагрузочные тесты на 5000 точек, задержка 7 мс. ПЛК СТАБУР 10 отработал стабильно. Флэш-память справляется с архивированием. Проверена поддержка OPC UA. По результатам испытаний будет рассматриваться при дальнейших реализациях проектов. |
| Проверка функционала ПЛК СТАБУР в исполнении с Codesys | Использование в проектах в качестве надежного общепромышленного ПЛК | ПЛК СТАБУР 07 (ETH232+AI+AO+PS24+DI+DOOC+RS485+X) | ПЛК программируется в среде Codesys. Поддерживает основные протоколы и функции Codesys (включая EtherCAT). Поддерживает веб-визуализацию на встроенной панели. Нареканий к работе нет, сбоев не выявлено. |
| Поиск новых продуктов и решений для систем мониторинга и диагностики электроустановок | Система мониторинга и диагностики электроустановок | ПЛК СТАБУР 05 (DOR+RS485+GSM+PS24+X+X+X+X) | Применялся в качестве контроллера АСМД, качественно отображал HMI-интерфейс, использовался для сбора и передачи данных со счетчика «Меркурий 230», датчиков температуры и влажности WB-MS, ультразвукового датчика. ПЛК СТАБУР рекомендованы для сбора и обработки данных в электроустановках. |
| Поиск альтернативы панелям оператора импортного производства для отображения мнемосхем | Системы контроля и управления доступом | ПЛК СТАБУР 07 (ETH232+X+X+PS24+RS485+X+X+X) | Возможен к применению для шкафов локальной автоматики, отечественная разработка аппаратной части. |
| Проверка функционала ПЛК СТАБУР. Лабораторная работа — разработка системы управления уровнем жидкости в резервуаре | Применение для учебных стендов, программирование в среде CODESYS 3.5 и MasterSCADA 4D | ПЛК СТАБУР 10 (ETH232+AI+AO+PS24+RS485+CAN+DI+DOOC) | ПЛК СТАБУР рекомендован к применению в качестве учебного оборудования. Соответствует требованиям проектной документации для лабораторных стендов по моделированию процессов управления. |
| Поиск альтернативных Weintek панелей оператора | Вывод данных системы автоматизированного пожаротушения и контроля загазованности в масштабе реального времени | ПЛК СТАБУР 10 (ETH232+RS485+X+PS24+X+X+X+X) | По результатам испытаний ПЛК СТАБУР рекомендованы к применению в качестве панели управления в составе ЛСУ шкафов управления. Продемонстрирована приемлемая гибкость конфигурирования и надежность работы. |
| Поиск альтернативы панелям оператора SIEMENS и ОВЕН, поддержка российских разработок | Система контроля, управления и учета процесса смешивания шихты в смесителях на участках шихтоподготовки | ПО СТАБУР 12.W, ПЛК СТАБУР 15 (DI+DOR+Х+Х+Х+Х+Х+Х), ПЛК СТАБУР 10 (ETH232+DI+DI+PS24+RS485+DOR+DOR+DOR) | ПЛК пригодны к применению. Задачи смены прошивки были решены после обращения в службу технической поддержки. Продукция внедрена на объекте заказчика. |
| Поиск новых продуктов и решений для индивидуальных тепловых пунктов | ИТП, индивидуальный тепловой пункт | ПЛК СТАБУР 10 (ETH232+RS485+GSM+PS24+AI+AO+DI+DOOC), ПЛК СТАБУР 12 (AI×7+AO×4+DOOC×2+DI+...) с Codesys 3.5 | Контроль температуры и давления теплоносителя, контроль контуров, аналоговое управление трехходовыми клапанами, автоматическая подпитка. Применение ПЛК СТАБУР 12 уменьшило стоимость шкафа. Разрешение экрана и качество изображения ПЛК СТАБУР 12 превосходит Weintek cMT2128X. |
| Поиск новых продуктов и решений для автоматизированных холодильных центров (АХЦ) | Автоматизированные холодильные центры (АХЦ) | ПЛК СТАБУР 10 (ETH232+RS485+GSM+PS24+AI+AO+DI+DOOC). Рассматривались ПЛК СТАБУР 07, ПЛК СТАБУР 12 (AI+AO+DOR×6+DI×3+X+X) | ПЛК СТАБУР рассматривался для замены контроллера S7-224 и панели TP 177 Micro Siemens в ШУ системы АХЦ. Подошла модель ПЛК СТАБУР 12 по количеству входов/выходов. |
| Замена контроллера в промышленном чиллере | Вентиляция и кондиционирование, чиллеры | ПЛК СТАБУР 05 (ETH232+AHUSB+DOR+PS24+WIF+RS485+DOS+CAN) | ПЛК подошел на замену неисправного контроллера по цене, размерам и входам/выходам. Появилась панель управления у промышленного чиллера, удаленное подключение по WEB-интерфейсу, передача данных по Modbus TCP. ПЛК рекомендованы для малых систем управления. |
