Термопара показывает скачки: Что проверить до замены датчика

Термопара редко ломается красиво. Она может не уйти в полный обрыв, не показать очевидные 999 °C, не вызвать мгновенную аварию. Вместо этого температура начинает дергаться: то на несколько градусов, то резким пиком, то только при запуске двигателя рядом, то после мойки, то после того, как кто-то открыл клеммную коробку и “ничего не трогал”.

В такой момент очень хочется заменить датчик и закрыть вопрос. Иногда это действительно помогает. Но на объекте термопара - это не только чувствительный спай на конце. Это вся цепочка: сам датчик, полярность, компенсационный или удлинительный кабель, клеммная коробка, холодный спай, входной модуль, экран, трасса, помехи и настройки в ПЛК/HMI. Если причина в этой цепочке, новый датчик покажет те же скачки, только с новой биркой.

Эта статья не справочник по всем типам термопар. Общий обзор датчиков температуры уже есть в материале «Датчики температуры: типы и применение в АСУ ТП». Здесь практическая задача проще: термопара уже стоит на объекте, температура скачет, и надо понять, что проверить до замены.

Чем термопара отличается от Pt100 в диагностике

С Pt100 модуль измеряет сопротивление. Поэтому там главные подозреваемые - сопротивление линии, схема подключения, клеммы, одинаковость жил, компенсация двух-, трех- или четырехпроводной схемы. Мы отдельно разбирали это в статье «Почему Pt100 показывает почти правильно: где искать ошибку до замены датчика».

У термопары физика другая. Она создает очень маленькое напряжение, связанное с разностью температур между горячим спаем и местом подключения. Поэтому термопара особенно чувствительна к полярности, материалу проводов, холодному спаю, плохим контактам и наводкам. В термопарной цепи нельзя относиться к кабелю как к обычным двум жилам “плюс-минус”. Здесь материал проводника и место перехода на медь могут влиять на измерение.

Из-за этого термопара может вести себя коварнее, чем обычный аналоговый сигнал. На экране вроде бы температура, но за ней стоит микровольтовый сигнал, который легко испортить неправильным удлинением, влажной коробкой или кабелем рядом с частотником.

Полярность: простая ошибка, которая выглядит странно

Первое, что стоит проверить, - полярность. У термопары есть плюс и минус, и перепутать их проще, чем кажется. Особенно после ремонта, замены кабеля, переноса клемм или подключения через промежуточную коробку.

При переполюсовке термопара может вести себя не как “мертвый” датчик, а как датчик с нелепой динамикой. Температура растет, а показание падает. Процесс греется, а на экране будто охлаждение. Иногда на малых изменениях это не сразу бросается в глаза, особенно если оператор смотрит не абсолютную точность, а общий тренд.

Проверка здесь не философская: сверить маркировку термопары, кабеля, клеммной коробки и входного модуля. Важно пройти весь путь, а не только крайние точки. Часто ошибка сидит посередине: в коробке, промежуточном клеммнике или после аварийного наращивания.

Компенсационный кабель - не обычная витая пара

Термопару нельзя бездумно удлинять любым кабелем из шкафа. Для нее используют компенсационный или удлинительный кабель, подходящий под тип термопары и условия измерения. Если в цепи появился обычный медный кабель там, где его быть не должно, возникает дополнительная термо-ЭДС в местах перехода материалов. На экране это может выглядеть как смещение, плавание или скачки при изменении температуры окружающей среды.

Особенно неприятны “временные” ремонты. Датчик оборвался, линию быстро нарастили тем, что было под рукой, установка запустилась, временное решение осталось на годы. Потом температура начинает вести себя странно, а в документации все еще нарисован правильный компенсационный кабель.

Если термопара показывает скачки после ремонта трассы, замены коробки или переноса шкафа, проверять надо не только датчик. Надо смотреть, каким кабелем она удлинена, где сделан переход на медь, совпадает ли кабель с типом термопары и нет ли промежуточных “сюрпризов” в лотке или коробке.

Холодный спай: маленькая деталь, без которой градусы уезжают

Модуль термопары должен учитывать температуру места подключения - так называемую компенсацию холодного спая. В реальном шкафу это означает, что входной модуль или клеммный узел должен корректно понимать температуру своей точки подключения. Если компенсация работает неверно, температура на экране может быть смещена или нестабильна.

Проблема может появиться после замены модуля, переноса проводов на другой канал, установки клемм далеко от модуля, сильного локального нагрева внутри шкафа или плохого контакта в разъеме. Иногда рядом с модулем стоит источник тепла, блок питания или силовой аппарат, и температура холодного спая меняется не так, как ожидает система.

Поэтому при скачках термопары полезно смотреть не только на полевой датчик, но и на место подключения в шкафу. Не греется ли рядом оборудование? Не перенесли ли термопару на другой вход? Не отключена ли компенсация в настройках? Не выбран ли режим, при котором модуль ожидает внешнюю компенсацию?

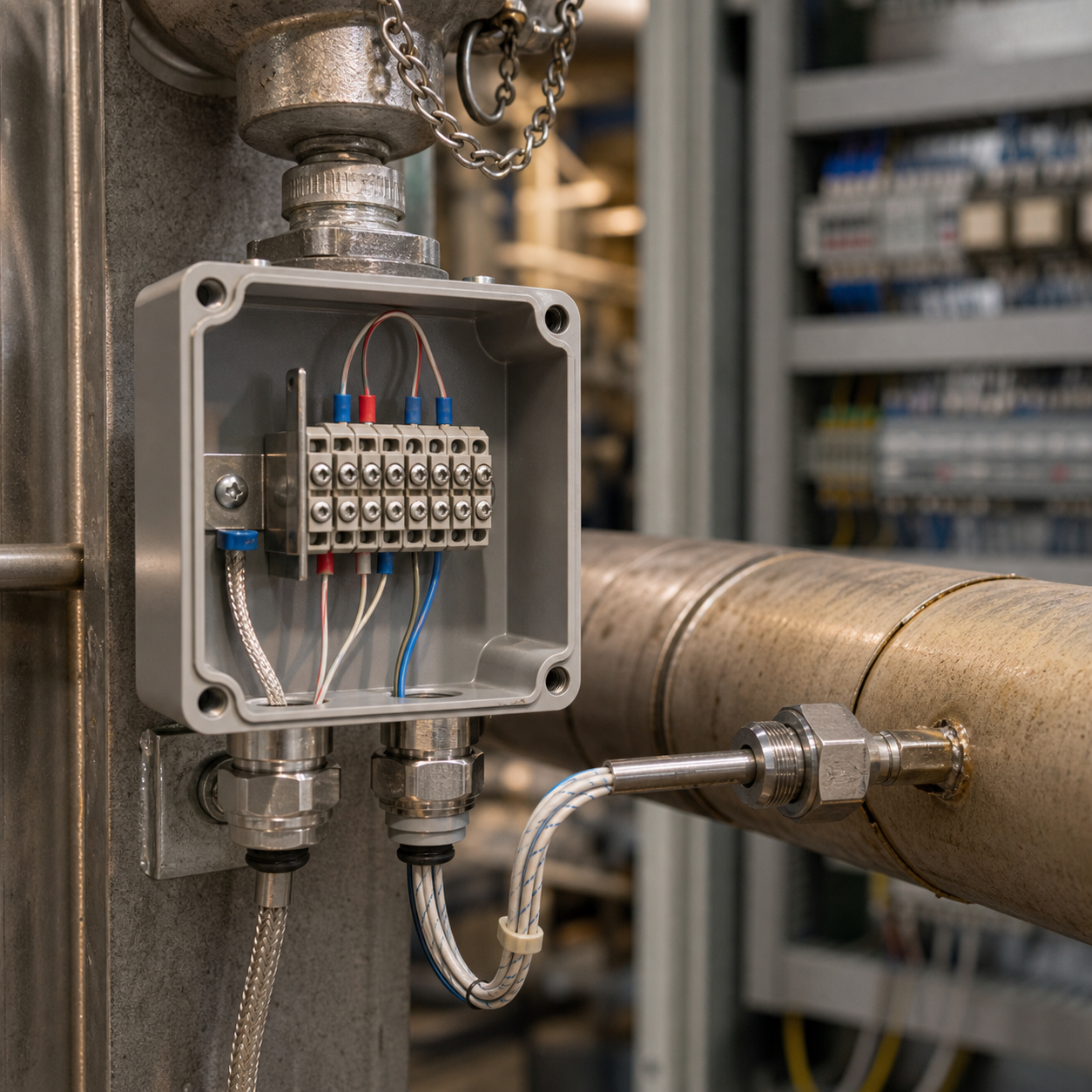

Клеммная коробка и влажность: классика объектовых скачков

Если термопара начинает чудить после мойки, дождя, перепада температуры или ночного простоя, очень вероятна клеммная коробка. Влага, конденсат, грязь, окислы и слабая затяжка могут давать не постоянную ошибку, а именно скачки. Сегодня контакт сухой - показание спокойное. Завтра коробка набрала влагу - температура дергается. Через несколько часов снова подсохла - проблема “сама прошла”.

Такие неисправности плохо ловятся коротким визитом. Инженер приходит днем, видит нормальную температуру и слышит от смены: “ночью опять прыгало”. Здесь помогает журнал замечаний, фото коробки, проверка уплотнений, кабельных вводов, следов влаги, состояния клемм и факта, что крышка закрывается нормально, а не держится на одном винте.

Важно не превращать проверку в самостоятельный ремонт датчика на коленке. Если коробка сырая, поврежден кабельный ввод или клеммы окислены, это надо фиксировать и устранять по регламенту. Но менять саму термопару до осмотра коробки - слишком дорогая догадка.

Наводки и частотник рядом

Термопарный сигнал мал, поэтому наводки для него особенно неприятны. Если кабель термопары идет рядом с моторным кабелем частотника, силовой линией, контакторами или сварочным оборудованием, скачки температуры могут появляться только в определенных режимах. Например, при разгоне двигателя, включении нагревателя, работе вентилятора или пуске соседней линии.

Здесь полезно сравнить тренд температуры с событиями оборудования. Если скачок совпадает с запуском привода, это уже не похоже на случайную смерть датчика. Надо смотреть трассу, расстояние до силовых кабелей, экран, ввод в шкаф, клеммы и качество заземления. Программная фильтрация может сгладить пик, но не уберет причину.

В соседней статье «Частотник рядом с датчиком: как помеха попадает в аналоговый сигнал» мы разбирали этот путь для аналоговых сигналов. Для термопары логика еще жестче: чем слабее полезный сигнал, тем меньше права на плохую трассу и случайный экран.

Неверный тип термопары в модуле

Еще одна простая, но болезненная ошибка - неверный тип термопары в настройках модуля. Фактически стоит один тип, а в конфигурации выбран другой. На экране это может выглядеть как неправильная температура, странная нелинейность или “почти похоже” на отдельных участках диапазона.

После замены датчика или модуля такой риск особенно высокий. В шкафу могли стоять термопары одного типа, а в запасе нашли похожую по корпусу, но другую по характеристике. Или в проекте поменяли канал и скопировали настройку с соседнего входа. Визуально датчики могут быть похожи, но для модуля это разные таблицы пересчета.

Проверка простая по смыслу, но требует дисциплины: тип термопары должен совпасть в паспорте датчика, маркировке кабеля, схеме, настройке входного модуля и описании тега. Если где-то стоит “примерно то же”, температура будет примерно доверительной.

Что показывает симптом и куда смотреть

Если температура скачет короткими пиками при запуске двигателя или частотника, первым делом смотрите трассу кабеля термопары, расстояние до силовых кабелей, экран и ввод в шкаф. Вероятная причина не в чувствительном спае, а в наводке, которая попадает в слабый измерительный сигнал.

Если температура плавает после мойки, дождя или ночного простоя, начинайте с клеммной коробки. Проверьте влагу, конденсат, кабельные вводы, окислы, затяжку клемм и состояние крышки. Сухой дневной осмотр без вскрытия коробки часто ничего не покажет.

Если температура реагирует “наоборот” - процесс греется, а значение падает, - проверьте полярность по всей цепочке. Не только на модуле и датчике, но и в промежуточных клеммах. Термопара с перепутанной полярностью может выглядеть как загадочная неисправность процесса, хотя проблема в двух проводах.

Если показание смещено и меняется вместе с температурой в шкафу, ищите проблему в компенсации холодного спая, месте подключения и локальном нагреве рядом с модулем. Иногда виноват не датчик в печи или трубе, а блок питания, который греет зону входного модуля.

Если скачки появились после ремонта кабеля, проверьте, чем именно удлинили цепь. Обычный медный кабель, неправильный компенсационный кабель или лишний переход материалов могут испортить измерение даже при исправной термопаре.

Если один канал скачет, а соседние на том же модуле спокойны, смотрите конкретный датчик, клеммы, коробку и кабель. Если одновременно дергаются несколько термопар, вероятнее общая причина: питание/модуль, шкафная зона, помеха от силовой части, настройка, общий путь экранов или локальный перегрев места подключения.

Если сильная фильтрация в ПЛК “лечит” скачки, но процесс начинает запаздывать, это не победа. Это признак, что физическая проблема осталась, а программа просто сделала ее менее заметной. Для аварийных порогов, регулирования температуры и отчетов такой подход может быть опасен.

Где заканчивается проверка смены и начинается метрология

Смена и инженер АСУ ТП могут многое проверить без лаборатории: тренд, связь скачков с оборудованием, состояние коробки, трассу кабеля, маркировку, выбранный тип входа, полярность по схеме, наличие влаги и грубые монтажные ошибки. Но это не заменяет поверку, калибровку и регламентную метрологию.

Важно разделять два вопроса. Первый: “почему значение скачет прямо сейчас?” Второй: “насколько точно эта точка измеряет температуру в принципе?” Первый вопрос часто решается осмотром цепи и анализом симптомов. Второй требует регламента, эталонов и понимания допуска. Именно об этой дисциплине мы писали в статье «Можно ли доверять цифре на экране: метрология для смены».

Если термопара участвует в управлении нагревом, аварийной защите или качестве продукции, “вроде стало ровнее после фильтра” - недостаточный ответ. Нужно понимать, почему прыгало, что исправили и можно ли теперь доверять измерению.

Итог

Термопара показывает скачки не только из-за самого датчика. Часто виновата цепочка: перепутанная полярность, неправильный компенсационный кабель, влажная коробка, плохой контакт, неверный тип термопары в модуле, проблема холодного спая, экран или наводка от силовой части.

Поэтому правильный порядок простой: сначала связать скачки с режимами объекта, потом пройти физический путь сигнала, затем проверить настройки входа и только после этого принимать решение о замене датчика. Новый датчик полезен, когда старый действительно неисправен. Но если причина в трассе, коробке или настройке, замена только обновит деталь в старой проблеме.
