Клемма FE на DIN-рейке: экран RS-485 и когда нельзя замыкать на PE
Как подключить экран RS-485 на клемму FE: одностороннее заземление, когда нельзя замыкать на PE, гальваноразвязка и типовые ошибки монтажа в шкафу АСУ ТП.
Монтажник аккуратно уложил RS-485, поставил терминаторы, сдал шкаф. Через неделю после грозы счётчик CRC на master растёт, один slave «отваливается» на минуту. Открываете клеммную рейку: экран витой пары сидит на FE, а с FE перемычкой ушли на PE «как учили в офисе». На другом конце линии экран сняли на гальваноразвязке и не заземлили вообще. Modbus вроде живой, но фронт помехи уже в общем контуре шкафа.
Клемма FE (functional earth / функциональное заземление) на DIN-рейке - не «ещё одна клемма PE для удобства». Для RS-485 экран - часть EMC-контура, и его подключение зависит от топологии, наличия гальваноразвязки, длины линии и того, где проходит граница «чистого» и «грязного» контура. Статья разбирает, когда экран RS-485 можно и нужно связать с FE, когда нельзя замыкать на PE в шкафу, и как не убить линию «правильным» заземлением с двух сторон. Не дублируем общий чек-лист маркировки шкафа и не заменяем нормы ПУЭ - только практика монтажника АСУ ТП.
Короткий ответ
Экран витой пары RS-485 подключают односторонне в одной точке на линии - обычно у master или у входа в шкаф, на клемму FE (функциональный контур), а не напрямую на PE силового заземления в каждом шкафу. Замыкание экрана на PE на обоих концах длинной линии создаёт контур через землю и наводит токи в экране - растут CRC и сбои. Внутри одного шкафа короткий patch до ПЛК часто допускает экран на FE-шину, если FE связана с контуром по проекту EMC. При гальваноразвязке на slave экран не продолжают через развязку на PE; земля reference остаётся на стороне master. Измеряйте сопротивление и потенциалы до включения 24 В на линию.
FE, PE и зачем две шины в шкафу АСУ ТП
PE (protective earth) - защитное заземление корпусов, дверей, DIN-рейки. Токи замыкания, утечки, безопасность.
FE (functional earth) - функциональный контур для сигнальных экранов, EMC-пластин, иногда 0 В аналогов. Цель - отвод помех без протекания больших токов через экраны кабелей.
На схемах АСУ ТП FE и PE могут быть связаны в одной точке (звезда у шкафа или у контроллера заземления), но не перемычкой на каждой клемме «как проще». Клемма FE на рейке - узел сигнального контура; перемычка FE-PE на каждом кабеле RS-485 превращает экран в антенну с током.
Подробнее про контуры в материале про функциональное заземление и невидимый фронт экранирования.
RS-485: что экранируем и что нет
RS-485 - витая пара A/B, полудуплекс, длинные линии в цехе. Экран снижает capacitive и inductive наводки от частотников, сварки, грозовых импульсов. Экран не участвует в передаче Modbus - только EMC.
Типовой кабель: одна пара + экран (foil или braid). Экран снимают на клемму, жилы A/B - на модуль PSV RS-485 или на terminal block с гальваноразвязкой.
Ошибка: «экран = GND, значит на PE». На PE экран ловит броски силового контура; разность потенциалов между шкафами гонит ток по экрану - ошибки CRC, в худшем случае повреждение transceiver.
Одностороннее подключение экрана
Классическое правило: заземлить экран с одной стороны линии. Сторона выбирается по проекту:
У master (шкаф АСУ ТП) - экран на FE при входе кабеля в шкаф, дальше внутри шкафа короткий участок до модуля ПЛК.
У точки входа в здание/цех - если master далеко и линия приходит из поля.
На короткой линии внутри одного шкафа (< 3 м) экран иногда не заземляют с двух сторон проблемой, но и односторонне на FE достаточно.
Запрещённый для длинной магистрали вариант: экран на PE в шкафу master и экран на PE в шкафу slave на другом конце - замкнутый контур через землю.

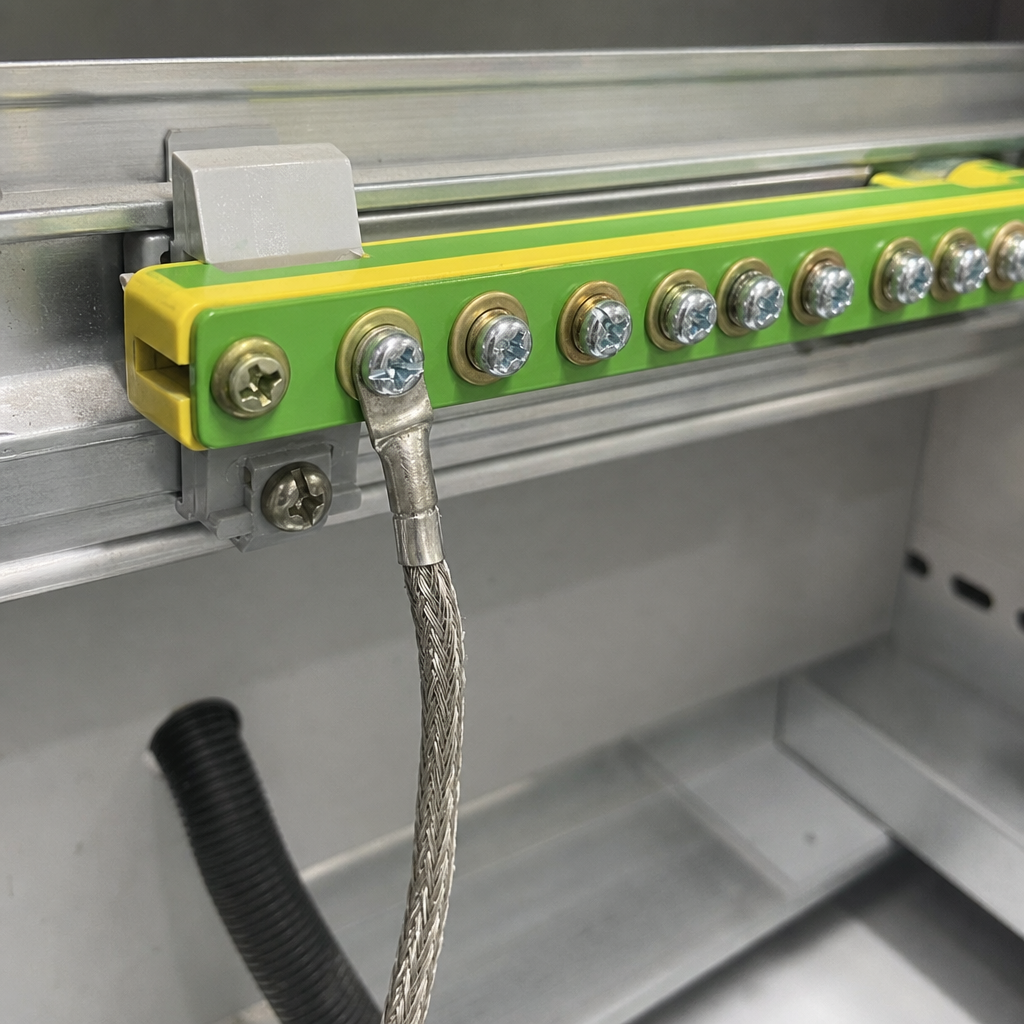

Клемма FE на DIN-рейке: как монтировать
FE-рейка (зелёно-жёлтая или маркированная FE по проекту) идёт отдельной шиной или участком. Экран RS-485:
Снимают оплетку, не повреждая жилы. Контакт - через клемму с металлическим корпусом или EMC-зажим (кабельный ввод с экраном). Не «скрутил экран на жилу PE» под изолентой.
Один кабель - одна точка на FE. Несколько линий RS-485 на общую FE-шину в шкафу - нормально, если шина - звезда, а не кольцо через поле.
Перемычка FE-PE только там, где указано на однолинейной одной точкой (часто у контроллера заземления шкафа).
Маркировка: RS485_Line1_SCR → FE, не → PE.
Когда нельзя замыкать экран на PE в шкафу
Линия между двумя зданиями или TN-S/TN-C-S с разными потенциалами - экран на PE в обоих шкафах опасен. Оставляют одностороннее на FE у master; на полевом шкафу экран изолирован (heat-shrink, изолированная клемма), жилы через гальваноразвязку.
Slave на гальванически изолированном repeater или модуле: экран полевого кабеля не соединяют с PE slave-шкафа, если reference RS-485 только на стороне master.
Рядом с силовыми кабелями: экран на PE рядом с силовой PE-шиной без FE-контура - наводки. Ведут экран отдельной трассой, FE в своём лотке.
После грозы с пробоем SPD: если экран сидел на PE, импульс мог уйти в transceiver. Правильный SPD и FE-контур - по экранам кабелей EMC.
Гальваноразвязка и экран
Модуль RS-485 с isolation: сигнальная земля field side не равна logic side. Экран полевого кабеля остаётся на field reference - часто односторонне на FE в шкафу поля или floating, если slave металлически малый и без PE (осторожно с ПУЭ).
Экран внутреннего patch до ПЛК - короткий, на FE шкафа АСУ ТП.
Нельзя: протянуть экран через развязку «насквозь» и припаять к PE обеих сторон - развязка теряет смысл для земляных петель, но transceiver всё равно может пострадать от токов.
Измерения перед пуском
Мультиметр (обесточено): сопротивление экран - PE на far end линии - не должно быть низкого ома, если там односторонняя схема (изоляция). На стороне FE - сопротивление экран - FE шины - близко к нулю.
При включённом 24 В (осторожно, только для опытных): осциллограф на A относительно FE - не должно быть постоянного смещения вольты от тока в экране. Высокочастотный шум при пуске частотника - признак плохого контура.
После монтажа - Modbus test, счётчик CRC 24 ч в журнале. Рост после грозы при «экран на PE» - первый кандидат на ревизию.
Терминатор и экран: не путать
120 Ом между A и B - на концах линии, не на экране. Экран не терминируют резистором. Biasing pull-up/down - на master, по datasheet модуля.
«Терминатор на месте, CRC растёт» - смотрите экран и surge, не только 120 Ом.
Длина линии, скорость и топология
На 115200 и 800 м односторонний экран на FE у master обязателен. На 9600 внутри шкафа требования мягче, но при mixed PE/FE всё равно ловят ghost frames.
Ответвления-звёзды ухудшают отражения; экран на PE в каждом ответвлении умножает петли.
См. промышленные сети RS-485 и CAN vs RS-485 для топологии; здесь - только земля экрана.
Маркировка и приёмка монтажа
На схеме и на жиле: RS485_1, экран - отдельная маркировка RS485_1_SH, не PE. При FAT монтажник показывает: где FE-шина, где одна точка FE-PE, где экран не подключён (far end). Фото клемм в паспорт объекта - через год никто не вспомнит, почему CRC растёт после ремонта соседнего шкафа.
Если подрядчик «всегда так делал» - сверка с проектом EMC, не с привычкой. Маркировка проводников и хаос в шкафу - про дисциплину; здесь - про FE отдельно от PE.
Несколько линий RS-485 в одном шкафу
Три Modbus-линии на три FE-зажима или одна FE-шина - обе схемы допустимы, если нет кольца через поле. Нельзя: соединить экраны трёх исходящих кабелей в шкафу и отправить одну перемычку на PE силовой - получите связь между линиями через экран при разности потенциалов.
Каждая линия - одностороннее заземление экрана в своей точке (обычно в этом же шкафу у master). Внутренние patch между модулем ПЛК и клеммной рейкой короткие - экран на FE, длина сантиметры.
Surge, гроза и ремонт после импульса
После грозы transceiver на slave деградирует: CRC растёт при «правильном» терминаторе. Если экран был на PE, импульс мог пройти через PE-контур. Ремонт: замена модуля RS-485, проверка сопротивления экран-PE на far end, восстановление односторонней схемы на FE.
SPD ставят по проекту производителя шкафа - между экраном и FE или по схеме кабельного ввода, не «на глаз» параллельно на жилы A/B.
На объекте с частотниками и длинной RS-485 к полевым датчикам комбинация «экран на PE у каждого шкафа» и грозовой сезон даёт CRC без видимого повреждения кабеля. После перехода на FE односторонне и проверки far end сопротивление CRC часто падает до нуля без замены меди - сначала контур, потом кабель.
Схема подключения экрана, риск и правильный вариант
| Схема подключения экрана | Риск | Правильный вариант |
|---|---|---|
| Экран на PE в двух шкафах на одной линии | Ток в контуре земли, CRC, наводки | Односторонне на FE у master |
| Экран на FE, FE не связан с контуром EMC | Плавающий экран, слабая защита | Одна точка FE-PE по проекту |
| Экран скручен на жилу GND RS-485 | Смещение common mode, ошибки | Экран только на FE, GND по схеме модуля |
| Экран через гальваноразвязку на PE slave | Ток через isolation barrier | Экран field side отдельно; не на PE slave |
| Все экраны на PE силовой шины | Шум от частотников | Отдельная FE-шина, звезда |
| Экран не подключён нигде | Нет защиты от ВЧ, гроза | Односторонне на FE |
| Patch 0,5 м в шкафу на PE «для простоты» | Обычно терпимо, но шум при грозе | FE в том же шкафу |
| Экран + SPD без FE | Импульс в transceiver | SPD по схеме производителя на FE/PE |
Вопросы с пуска
Можно ли FE и PE соединить одной перемычкой в шкафу?
В одной designated точке по проекту - да. На каждом кабеле RS-485 - нет.
Экран floating с двух сторон - лучше?
На длинной линии хуже для ВЧ. Предпочтительно одностороннее FE.
Модуль RS-485 в корзине ПЛК СТАБУР - куда экран?
На FE шину шкафа односторонне; жилы на клеммы модуля по документации модулей расширения.
CRC только после грозы - кабель или экран?
Часто импульс через неправильный экран/PE или повреждённый участок. Тепловизор и Megger - по регламенту.
Modbus TCP - экран всё равно нужен?
Для меди витой пары Ethernet - свои правила экрана; RS-485 в статье - про полевую шину.
Нужен ли экран на коротком USB-RS485 adapter в шкафу?
Patch до 1 м: экран на FE шкафа односторонне; не на PE силовой шины.
На практике
На модулях RS-485 в корзине ПЛК СТАБУР клеммы A/B и экран подписаны в документации; FE-шина в шкафу - зона ответственности монтажника. Согласуйте однолинейную: одна точка FE-PE, экран полевых линий - FE, не «удобная» PE-рейка рядом с частотником.
